Миллитесламетр Pribor-X Ш1-15У-03

Описание

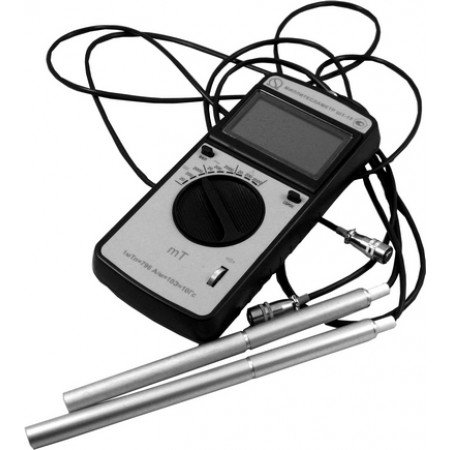

Ш1-15У-03 измеряет магнитную индукцию постоянного магнитного поля с помощью преобразователей Холла. Электронный блок формирует управляющий ток, обрабатывает сигнал и выводит результат на цифровой дисплей. В комплект входят зонды двух типов — «С» и «М», позволяющие проводить измерения при разной ориентации рабочей области относительно вектора магнитной индукции.

Прибор применяется в промышленности, машиностроении, металлургии, материаловедении, на транспорте и в научных исследованиях. Может работать от встроенной батареи типа «Крона» или от сетевого блока питания.

Метрологические характеристики исполнения Ш1-15У-03

Измеряемая величина

магнитная индукция постоянного магнитного поля

Пределы измерений

20, 200 и 2000 мТл

Диапазон измерений

0,1–1999 мТл

Предел допускаемой относительной погрешности

±[2,0 + 0,1 × (Вп/Ви − 1)] %

Аналоговый выход

1,0–1,4 В при верхнем значении показаний на каждом пределе

Общие характеристики

Время установления рабочего режима

не более 5 секунд

Непрерывная работа

не менее 8 часов от батареи или сети

Питание от встроенного источника

7,8–10,0 В; потребляемый ток не более 20 мА

Питание от сети

198–242 В, 50 ±1 Гц; выход блока питания 9 ±1 В

Потребляемая мощность от сети

не более 1 В·А

Рабочая температура

от +5 до +40 °C

Относительная влажность

до 90 %

Электронный блок

186 × 86 × 35 мм; масса не более 0,4 кг

Зонд «С»

Ø12 × 175 мм; рабочая часть Ø5 × 80 мм

Зонд «М»

Ø12 × 200 мм; рабочая часть 6,0 × 1,5 × 110 мм

Длина кабеля зонда

не менее 1,5 м

Средняя наработка на отказ

не менее 12 500 часов

Средний срок службы

не менее 5 лет

Комплектация

• электронный блок АВНР.411175.001 — 1 шт.;
• измерительный зонд «С» АВНР.411511.001 — 1 шт.;
• измерительный зонд «М» АВНР.411511.002 — 1 шт.;
• футляр АВНР.411915.001 — 1 шт.;
• блок питания БПС 9-0,35 — 1 шт.;
• руководство по эксплуатации АВНР.411175.001 РЭ — 1 экз.;
• свидетельство о первичной поверке — 1 экз.

Документация

Описание типа средства измерений Ш1-15У
