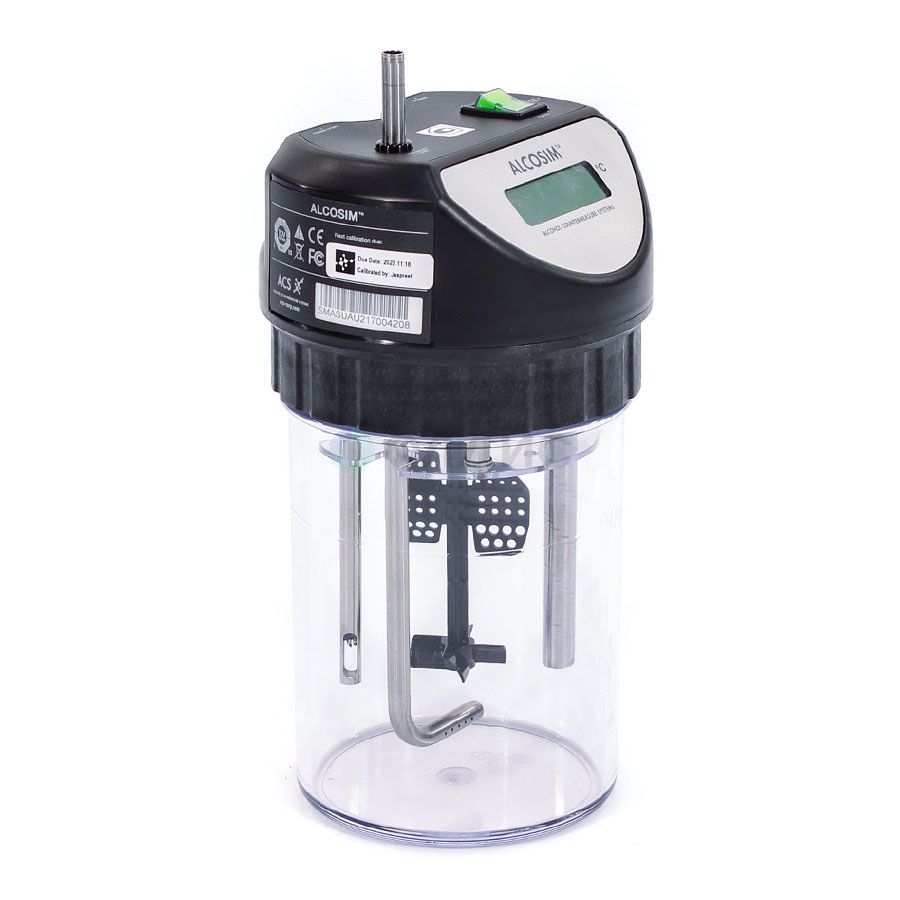

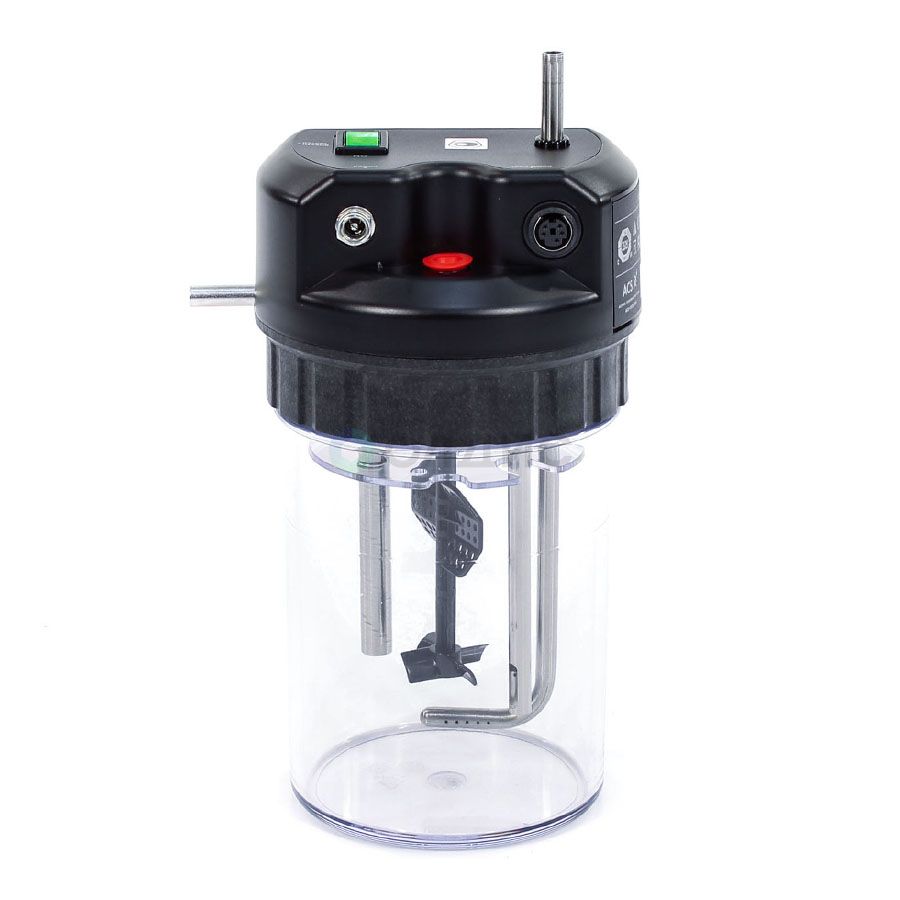

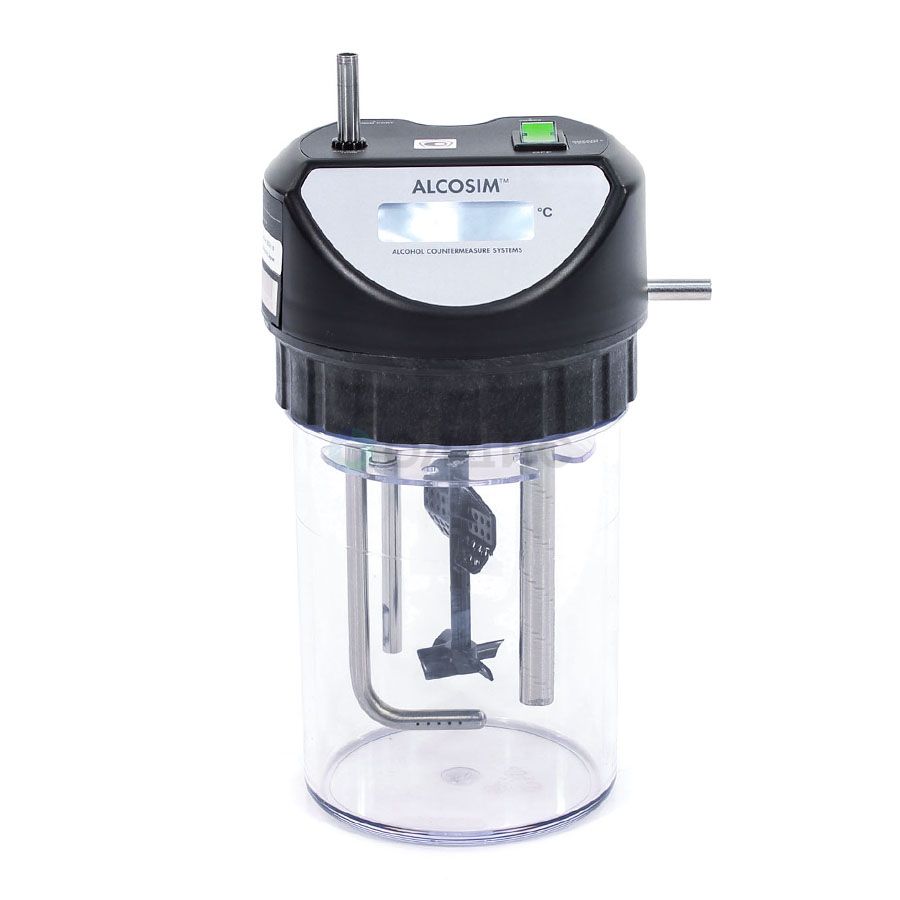

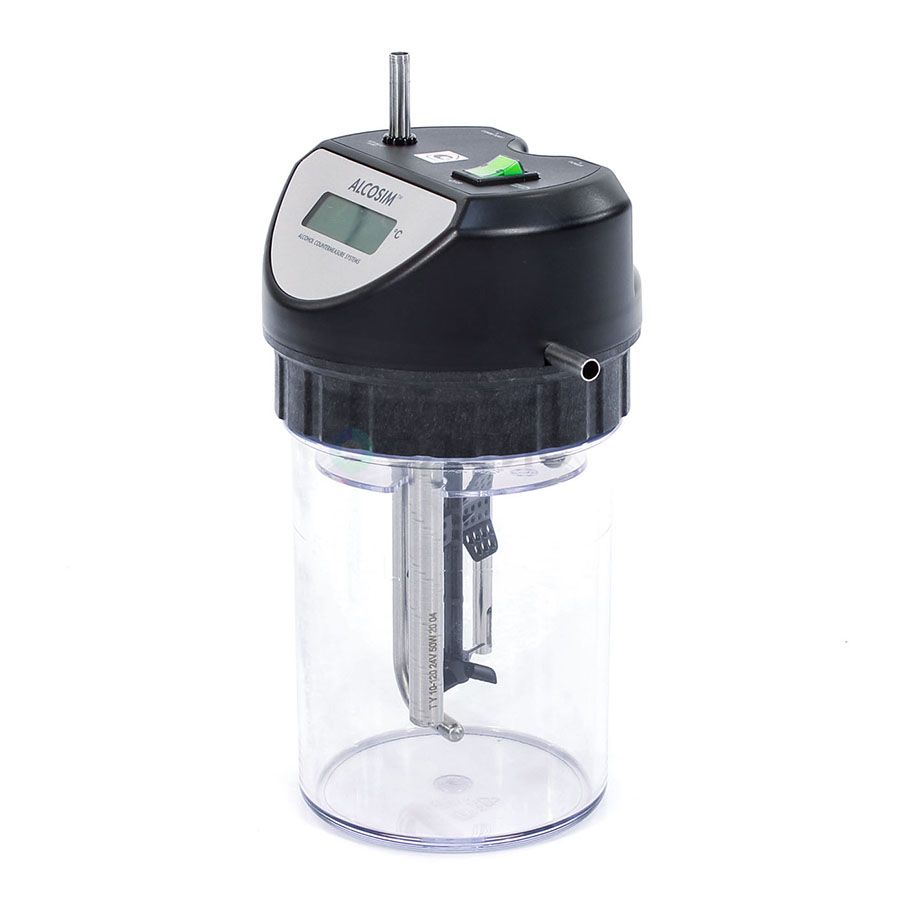

Генератор газовых смесей ALCOSIM

Описание

ALCOSIM создаёт газовые смеси паров этанола путём барботирования воздуха с постоянным расходом через термостатированный водный раствор этанола известной концентрации. Полученная смесь используется как воспроизводимая проба при поверке и испытаниях алкотестеров и профессиональных анализаторов.

Температура раствора автоматически поддерживается на уровне 34 °C, близком к температуре выдыхаемого воздуха. Прибор применяется в качестве рабочего эталона 1-го разряда. Стандартные образцы водного раствора этанола ВРЭ-2 и источник поверочного нулевого газа приобретаются отдельно.

Метрологические характеристики

Диапазон массовой концентрации этанола

40–2000 мг/м³

Абсолютная погрешность в диапазоне 40–80 мг/м³

±4 мг/м³

Относительная погрешность свыше 80 до 2000 мг/м³

±5 %

Объём водного раствора

500 ±25 см³

Номинальная температура раствора

34,0 °C

Погрешность поддержания температуры

±0,2 °C

Относительная влажность смеси на выходе

не менее 90 %

Расход газовой смеси

6–10 л/мин, задаётся пользователем

Длительность генерации пробы

не более 10 секунд

Объём смеси без замены раствора

до 12 л

Общие характеристики

Время прогрева после замены раствора

не более 15 минут

Питание адаптера

220 ±22 В, 50 ±1 Гц

Выход адаптера

24 В, 2,1 А

Потребляемая мощность

не более 60 Вт

Габариты

130 × 230 × 110 мм

Масса без адаптера

не более 600 г

Рабочая температура

от +20 до +25 °C

Относительная влажность

30–80 %

Атмосферное давление

84–106 кПа

Средний срок службы

8 лет

Средняя наработка на отказ

8000 часов

Комплектация

• генератор газовых смесей паров этанола ALCOSIM — 1 шт.;
• мундштук квадратный — 25 шт.;
• мундштук круглый — 25 шт.;
• адаптер питания 24 В, 2,1 А — 1 шт.;
• сетевой кабель — 1 шт.;
• соединительная поливинилхлоридная трубка — 2 шт.;
• паспорт — 1 экз.;
• руководство по эксплуатации — 1 экз.

Документация

• Руководство по эксплуатации ALCOSIM
• Описание типа и сведения ГРСИ № 54037-13
