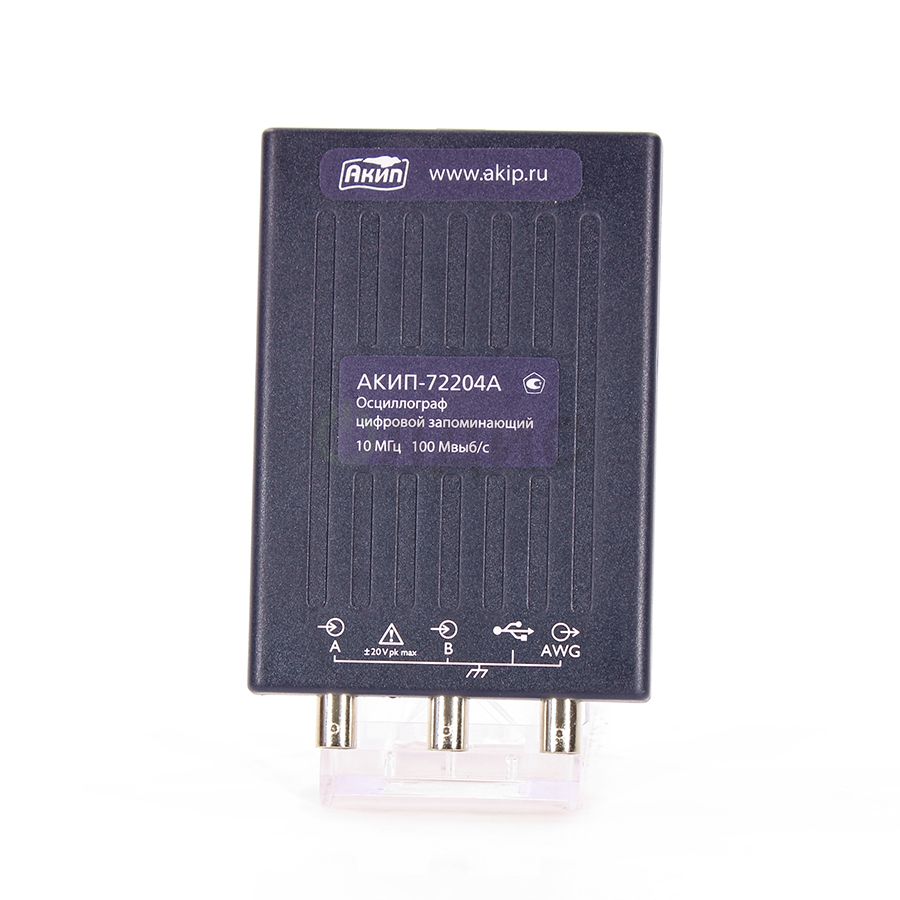

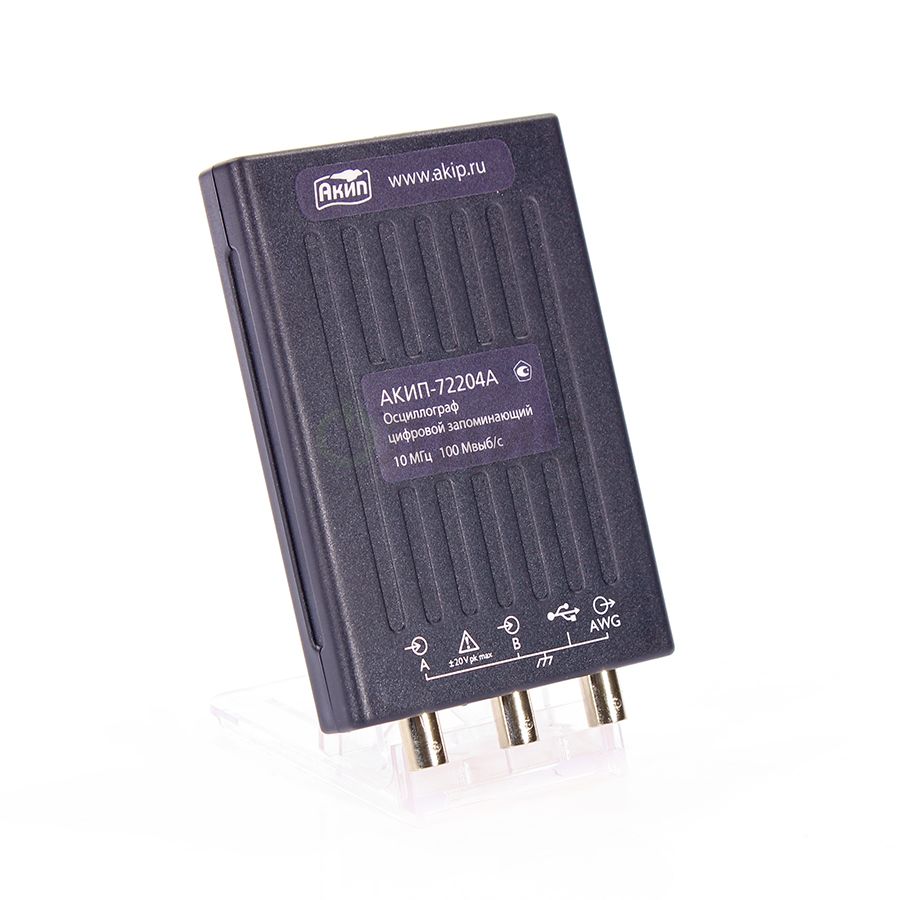

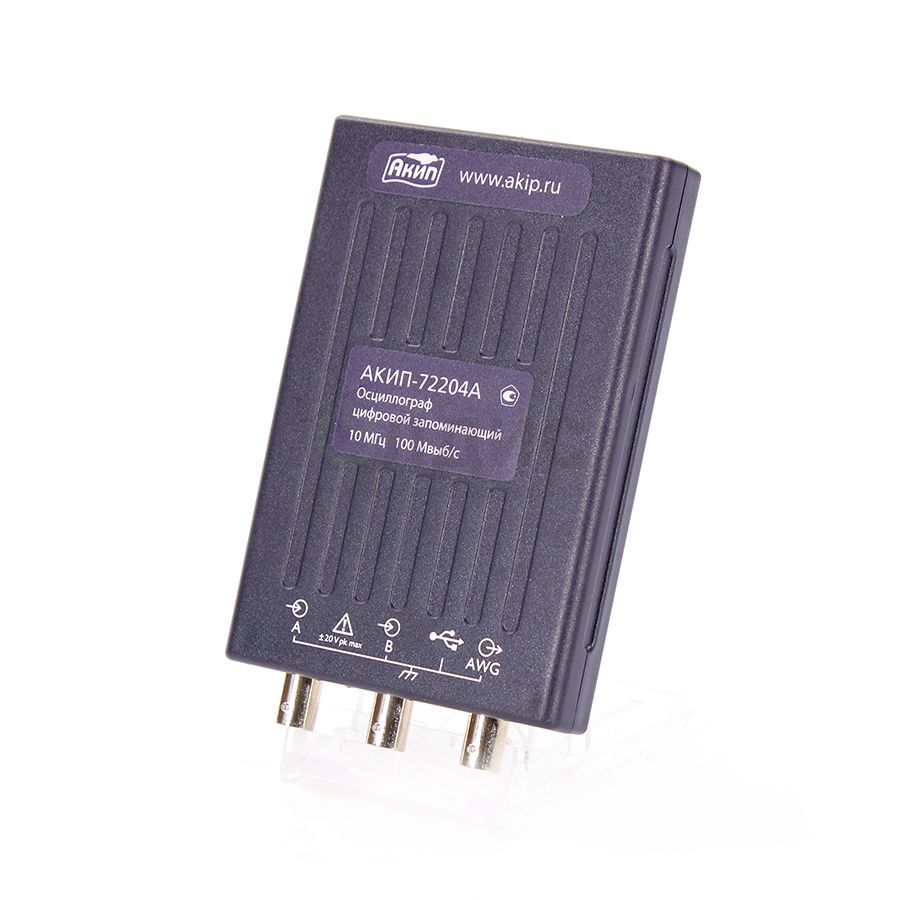

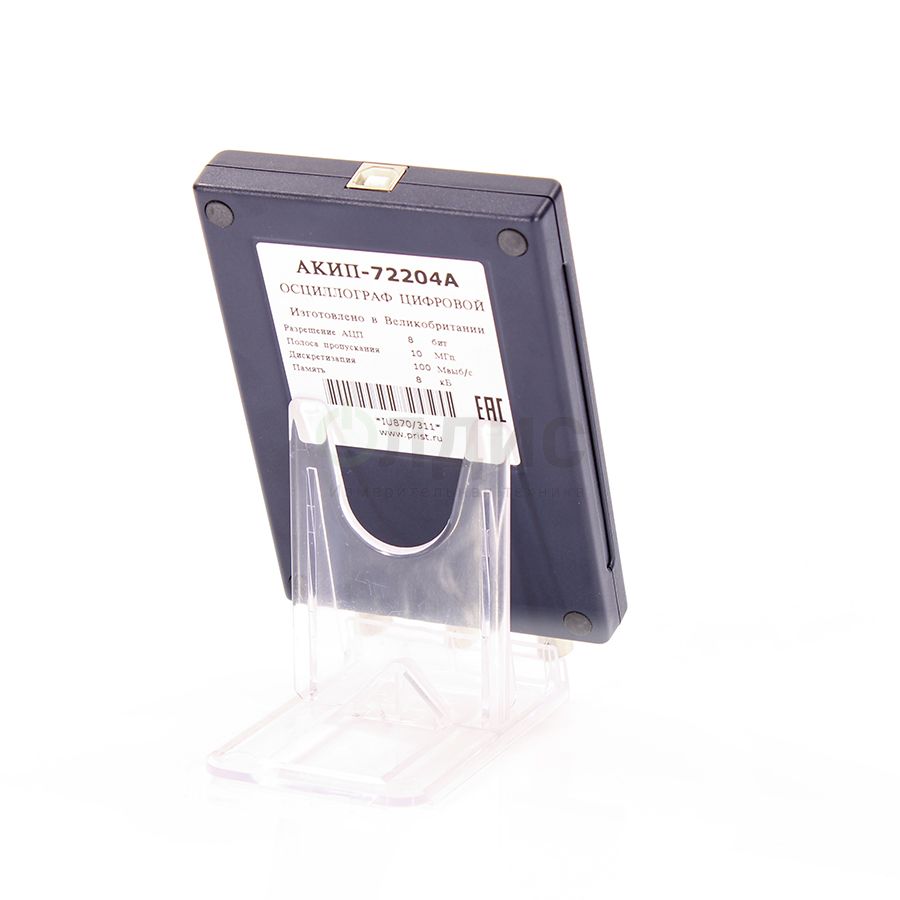

Осциллограф АКИП-72204A

Описание

АКИП-72204A подключается к компьютеру по USB и позволяет одновременно исследовать два сигнала. Прибор сочетает функции цифрового запоминающего осциллографа, анализатора спектра, функционального генератора и генератора сигналов произвольной формы.

Технические характеристики

Полоса пропускания

10 МГц

Количество каналов

2

Частота дискретизации

до 100 Мвыб/с при одном канале; до 50 Мвыб/с при двух каналах

Эквивалентная частота дискретизации

до 2 ГГц

Вертикальное разрешение

8 бит

Максимальная длина записи

8 К отсчётов

Диапазон развёртки

от 10 нс/дел до 5000 с/дел

Входной импеданс

1 МОм, 14 пФ

Режимы входа

AC, DC, GND

Сегментированная память

до 10 000 осциллограмм

Анализ спектра

встроенный, в полной полосе пропускания

Декодирование шин

1-Wire, ARINC 429, CAN/CAN FD, DALI, DCC, DMX512, FlexRay, Ethernet, USB, I²C, I²S, LIN, Manchester, Modbus, PS/2, SPI, SENT, UART/RS-232

Интерфейс

USB

Габариты

142 × 92 × 19 мм

Масса

0,2 кг

Преимущества

• режим потоковой регистрации данных на компьютере;
• автоматические и курсорные измерения ΔU, ΔT и 1/ΔT;
• встроенный редактор математических формул;
• режим контроля «Годен/не годен»;
• вход внешнего запуска.

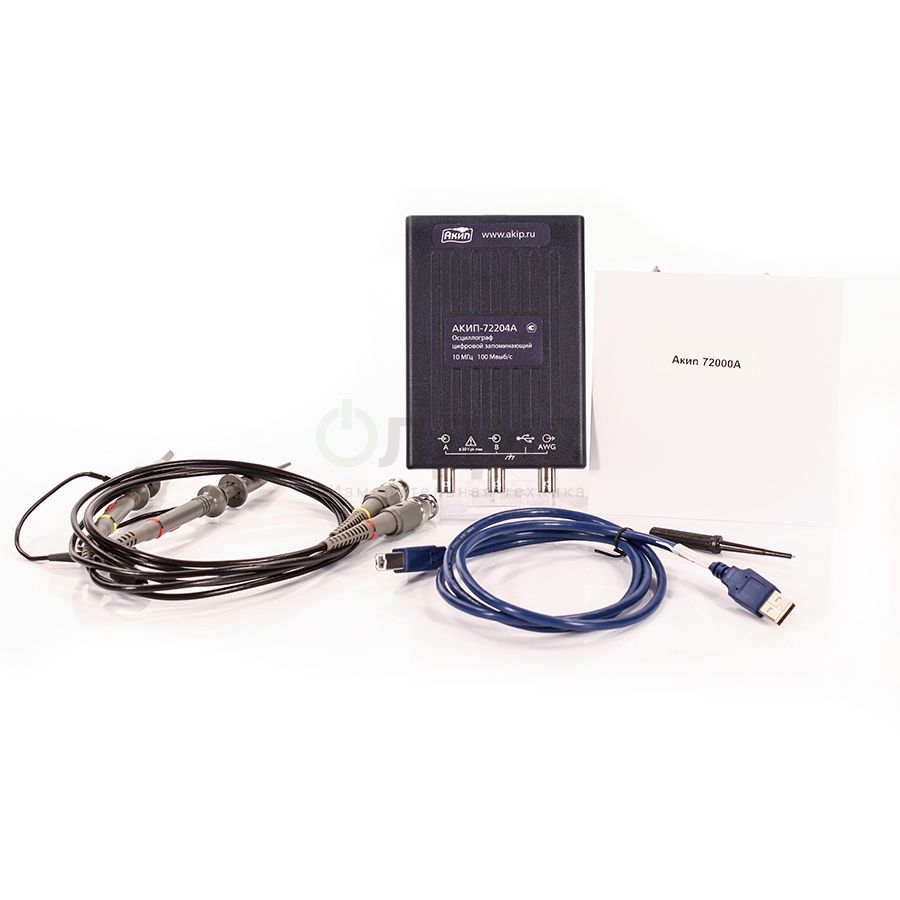

Комплектация

• осциллограф АКИП-72204A;
• два измерительных пробника;
• USB-кабель;
• программное обеспечение.

Документация

• Расширенные характеристики серии АКИП-72000
• Описание типа средств измерений
• Методика поверки
